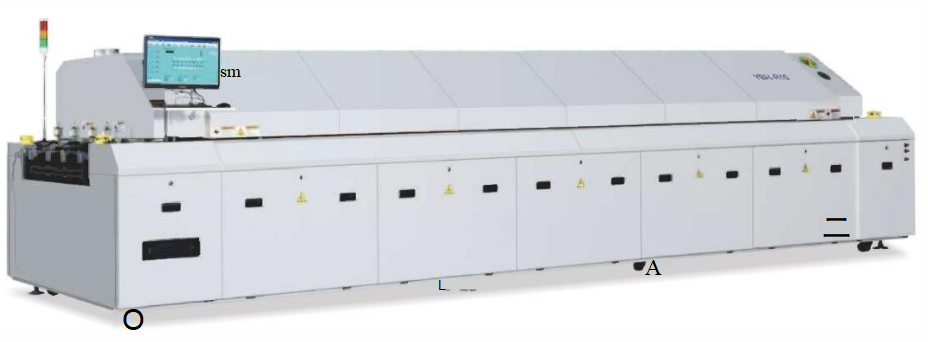

型号            Model

YBH-R8

YBH-R10

机体参数        General

外形尺寸        Dimension(L×W×H)

5860*1380*1520mm

6580*1380*1520mm

重量             Weight

Approx.2650KG

Approx.2950KG

加热区数量      No.ofheating zones

上Up8/下Bottom8

上Up10/下Bottom 10

加热区长度      Length ofheating zones

3105mm

3870mm

冷却区数量      No.of cooling zones

上Up3/下Bottom 3(冷空气内循环式Cool Air Conversion)

排风量要求      Exhaust volume

10m³/min×2(通道)Exhaust

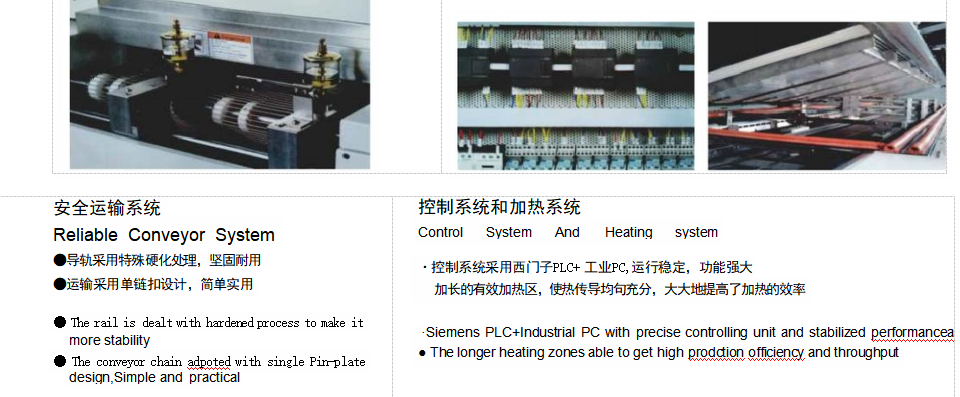

运输系统        Conveyor system

导轨结构        Rails Structure

选配分段独立控制Subsection Integrated Type

PCB最大宽度     Max.width of PCB

500mm

导轨调宽范围    Range of rail Width

50-400mm

部品高度        Components Height

上Top 25mm/下Bottom 25mm

运输方向        Converyor Direction

左→右L→R(选项Option:右→左R-L)

运输导轨固定方式Fixed Rails Side

前端固定(选配：后端固定)Front Rail Fixed(Option:Rear Rail Fixed)

PCB运输方式     PCB Transmission Mode

空气炉Air-Reflow=链条+网带Chain+Mesh,氮气炉N2-Reflow=链条Chain+Mesh,选配网带(Option:Mesh)

运输带高度      Converyor Height

900±20mm

运输速度        Converyor Speed Range

300~2000mm/min

润滑油自动加注  Auto/Manua Lubrication

标配Standard

控制系统        Controlling system

电气要求        Electric Supply

3 phase,380V 50/60Hz

启动功率         Starting Power

Approx.:58KW/35KW

Approx.:70KW/40KW

正常功率消耗    Normal Power Consumption

Approx.:6-9KW

Approx.:8-12KW

升温时间        Warming Time

Approx.20minute

Approx.25minute

温度控制范围    Temp.Setting Range

室温Room temp.~300℃

温度控制方式    Temp.Control Method

PID闭环控制+SSR驱动，PID Close Loop Control+SSR Driving

温度控制精度    Temp.Contro Precision

±1℃

PCB板温分布编差Temp.Deviation On PCB

±1.5℃(By JAGUAR Board Test Standard)

整流板结构      Nozzle Plate

厚铝板Thick aluminum plate copper

参数存储        Data Storage

可存多钟生产设置参数与状况Process Data and Status Storage(80GB)

异常报警        Abnormal Alram

温度异常Abnormal temp.掉板报警Board dropped alarm

信号灯塔        Color Tower

三色信号灯：黄-升温；绿-恒温；红-异常Tower Light:Yellow Warming.Green-Normal,Red-Abnormal

冷却系统        Cooling system

冷却方式        Cooling Method

空气炉：强制空气冷却Air Oven:Forced Air,氮气炉：冷水机冷却Nitrogen Oven:Water Chiller
