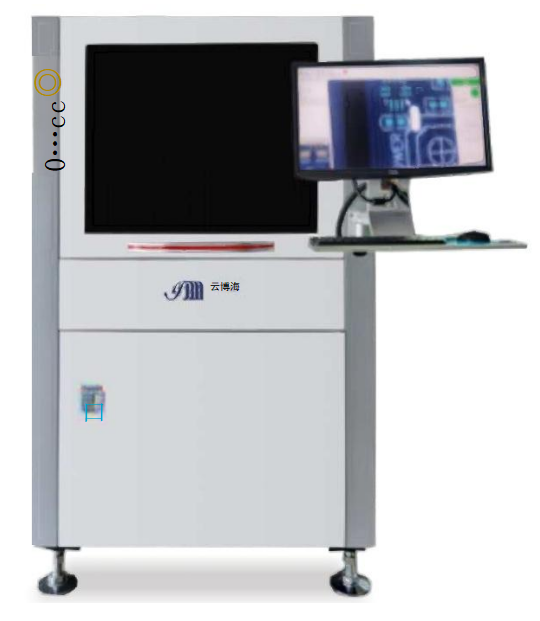

型号         Model

YS710

设备检测能力参数Equipment detection capability parameters

PCB厚度范围     PCB thickness range

0.4-6 mm

PCB工艺边宽     PCB process edge width

3mm

PCB尺寸范围     PCB size range

Min:50*50mm/Max510*400mm

适应最小元器件  Adapt to the smallest components

0201

贴片             Surface mount

缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损、桥接、IC弯脚

回流炉后        After reflow oven

缺件、偏移、立碑、侧立、翻件、极性反、错件、破损、桥接、空焊、假焊、IC翘脚、LED共线性

PCB翘曲度       PCB warpage

≤5mm(有夹具辅助矫正变形)可消除PCB变形影响

光学系统        Optical system

相机像素        Camera Pixel

500万工业相机/5mllion industrial cameras

光学分辨率      Optical resolution

15um

检测速度        Detection speed

180 ms/FOV

软件部分        Software section

软件语言        Software Language

中文/Chinese

条形码识别      ShopSavvy Barcode Scanner

智能识别一维、二维条形码/Intelligent recognition of one-dimensional and two-dimensional barcodes

SPC数据采集分析SPC data collection and analysis

标配标准版SPC/Standard SPC standard version as standard

条码扫描        Barcode scanner

选配：相机直接扫描/外置条码枪/Optional:Camera direct scanning/external barcode gun

MES数据库联网MES database networking

选配/Optional selection

硬件部分        Hardware component

驱动方式        Drive mode

伺服电机/Servo motor

轨道模式        Track mode

单轨/Monorail

PCB允许元件高度PCB allows component height

上：35mm/下：25mm

导轨宽度调整方式Adjustment method for guide rail width

自动调宽/Automatic width adjustment

导轨高度        Rail height

900    mm±20mm

PCB传输方向    PCB transmission direction

标配：左向右/Standard configuration:left to right

电脑部分        Computer section

电脑主机        Computer host

工业PC/IPC

电脑配置、系统 Computer configuration,system

16G内存/i7/1TB硬盘/Windows 1064位

设备需求条件    Equipment Requirement Conditions

设备尺寸(W*D*H)Equipment size(W*D*H)

1100 mm*1450 mm*1650 mm

电源及功率      Power Supply and Power

AC220V/2KW

工作气压        Working pressure

0.35-0.55mpa

设备重量(KG)   Equipment weight(KG)

800KG

设备服务        Equipment Services

软件升级服务    Software upgrade service

终身免费升级/Lifetime free upgrade

定制服务        Customized services

功能量身定制/Tailored functions
