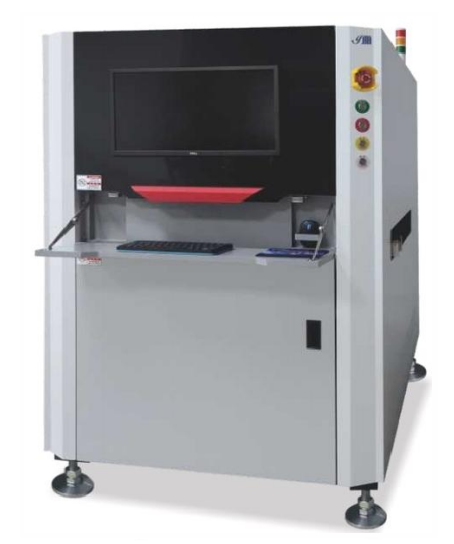

型号          Model

Y-S8060

设备检测能力参数    Equipment detection capability parameters

PCB厚度范围        PCB thickness range

0.5-6 mm

PCB尺寸范围         PCB size range

Max510*460mm

适应最小元器件      Adapt to the smallest components

标配0201/选配01005/Standard 0201/optional 01005

检测项目            Testing items

高度、面积、体积、短路、位置、漏印、少锡、偏移、坍塌等

Height,area,volume,short circuit,position,missing print,insufficient tin,offset,collapse,etc

PCB翘曲度           PCB warpage

≤5mm(有夹具辅助矫正变形)可消除PCB变形影响

≤5mm(with fixture assistance to correct deformation)can eliminate the influence of PCB deformation

光学系统            Optical system

相机像素            Camera Pixel

500万彩色高速工业相机/5million color high-speed industrial camera

光学分辨率          Optical resolution

标配15um/Standard configuration:15um

光源                light source

可编程电子光栅+红绿蓝光源/Programmable electronic grating+red green blue light source

检测速度            Detection speed

0.3s/FOV

高度检测《校正模块》Height detection calibration module

1um(使用标准校验块)/1um(using standard verification block)

最小可测锡点间距    Minimum detectable tin point spacing

150um

平台                Platform

运动机构            Sports organization

丝杆导轨/Screw guide rail

解析精度            Analysis accuracy

2um

移动速度            Moving speed

800mm/sec

输送系统            Conveying System

轨道宽度调整        Track width adjustment

自动调宽、手动调宽/Automatic width adjustment,manual width adjustment

电路板输送/固定     Circuit board transportation/fixation

皮带输送+气动夹板/Belt conveyor+pneumatic clamp

输送方向            Transport direction

标配：左到右(可选右到左)/Standard configuration:left to right(optional right to left)

零件高度限制        Height limit for parts

上端：30mm底端：50mm侧边：3mm/Top:30mm Bottom:50mm Side:3mm

电脑配置            Computer configuration

电脑配置、系统      Computer configuration,system

64G内存/i7/1TB硬盘/256G固态硬盘/Windows1064位

设备需求条件        Equipment Requirement Conditions

设备尺寸(W*D*H)     Equipment size(W*D*H)

1060mm*1290mm*1960mm

设备重量(KG)       Equipment weght(KG)

650KG

电源气压            Power supply air pressure

220V,50~60Hz 2kva 5kg/cm

软件部分            Software section

编程模式、数据输出模式Programming mode,data output mode

支持Gerber Format(274X)格式，ODB++Histogram,S-bar&R-Chart,CP&Cpk%Gage R&R

选配功能            Optional features

离线编程，外置条码枪，SPC数据中心，UPS不间断电源，贴片机badmark共享

设备服务            Equipment Services

软件升级服务        Software upgrade service

终身免费升级/Lifetime free upgrade

定制服务            Customized services

功能量身定制/Tailored functions
