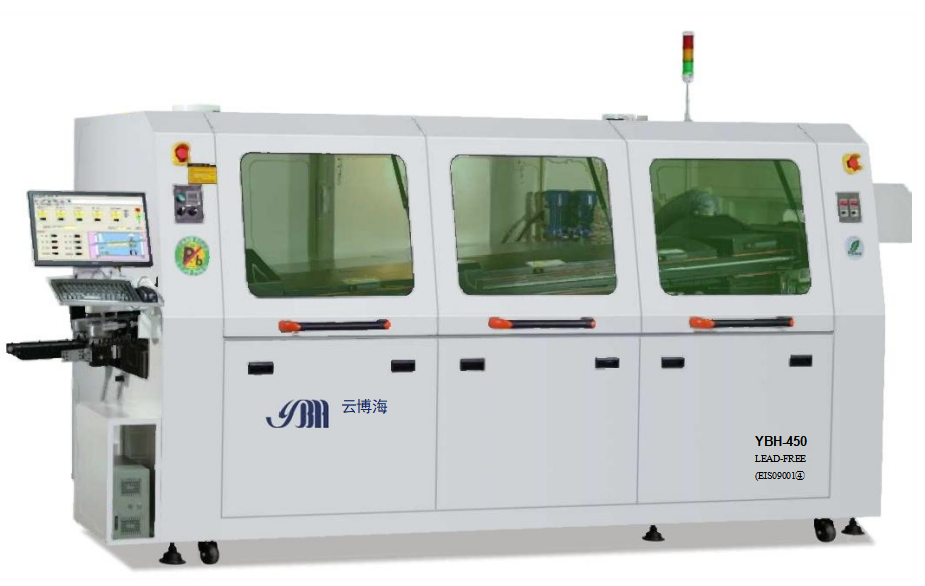

型号          Model

YBH-350

YBH-450

过板宽度      PCB width

30-350mm(Optional:400mm,450mm,500mm,610mm)

锡炉容量      Solder pot capacity

320KG

420KG

正常功率/总功率Running power/general power

7-10KW/27KW

8-12KW/32KW

锡炉功率      Solder pot power

13.5KW

15.5KW

机器尺寸      Machine dimension

3900*1420*1750mm

4550*1420*1750mm

净重          Net weight

1400KG

1800KG

控制系统      Controlling system

PC+PLC控制PC+PLC control

运输马达      Conveyor motor

150W/250KW

运输速度      Conveyor speed

300mm-2400mm/Min

助焊剂容量    Flux capacity

6.5升/Liter

PCB运输方向  Conveyor direction

从左到右/Left to Right(从右到左，可选)

唤雾方式      Spray method

步进电机Stepper motor

喷头种类      Spray

正品日本产ST-8/Japan ST-8

预热区        Preheating zone

预热区长度：1600mm3个独立热风预热

预热区长度：2000mm4个独立热风预热

预热功率      Preheating power

10KW/温区10KW/Zone

锡炉材料      Solder pot material

316L不锈钢/全钛/铸铁塘瓷

锡炉发热体    Solder pot heater

铸铁发热板/Cast iron

波峰种类      Wave type

一次波峰为扰流波，二次波峰为镜面波/Turbulence first wave and Lambda 2nd wave

化锡时间     Melting time

80分钟/80 minutes

锡炉升降/进出 Solder pot lift up&down/in&out

手动/自动Manual/Automation

洗爪泵        Finger cleaning pump

1PH 220V 10w

链爪形式      Finger type

双钩爪/Dual hook

链爪材料      Finger material

钛合金/Ti

焊接角度      Solder angle

3°-6°

气源          Air supply

0.3-0.5Mpa

电源         Power supply

3PH 380V50HZ
