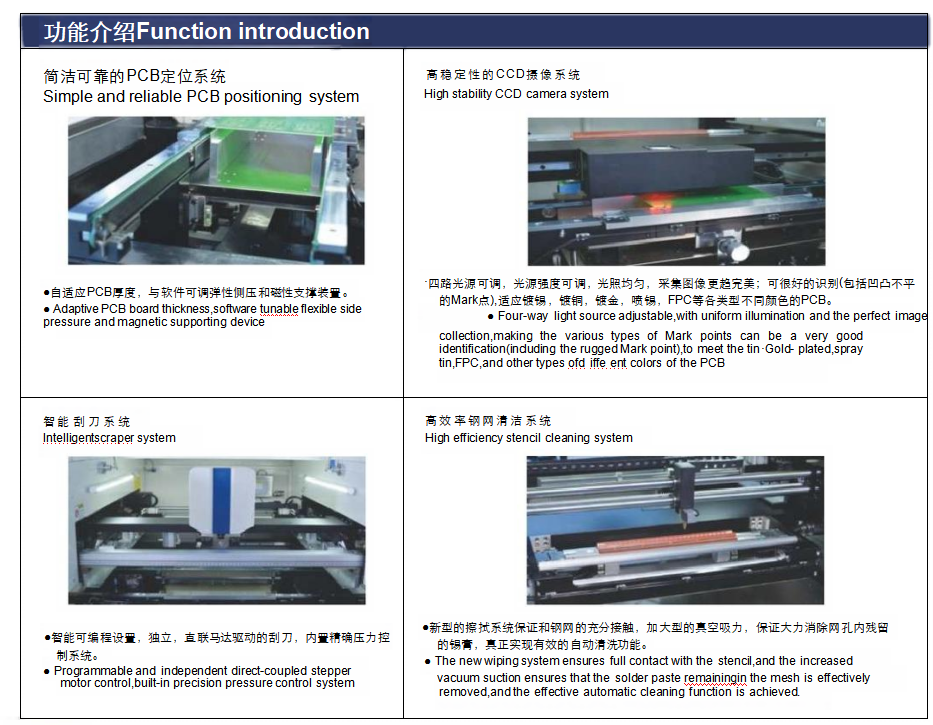

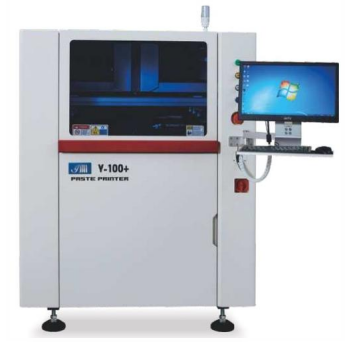

型号          Model

Y-100+"

PCB参数        PCB parameter

最大板尺寸     Maximum board size(X×Y)

450mm×350mm

最小板尺寸     Minimum board size(X×Y)

50mm×50mm

PCB厚度        PCB thickness

0.4mm~6mm

翘曲量         Warpage

Max.PCB对角线Diagonal line 1%

最大板重量     Maximum board weight

6Kg

板边缘间隙     Board margin gap

构形至3mm/Configuration to 3mm

最大底部间隙  Maximum bottom gap

20mm

传送速度       Transfer speed

1500mm/秒(Max)/1500mm/s(Max)

距地面的传送高度Transfer height from the ground

900±40mm

传送轨道方向  Transfer orbit direction

左右、右左、左左、右右/Left-Riaht,Riaht-Left,LeftLeft,Right-Right(Program Settings)

传输方式       Transfer mode

一段式轨道/One stage orbit

PCB夹持方法    PCB damping method

软件可调弹性侧压(选项：一、底部多点局部真空；二、底部整体吸腔式真空三、边缘锁定基板夹紧)

Programmable flexible side pressure(Option:1.Multipoint partial vacuum at the bottom;

2.Edeg locking and substrate clamping 3.Edge lock base clamp)

板支撑方法     Support method

磁性顶针，等高块等。(选项一、真空腔体；选项二、专用的工件夹具) Magnetic thimble,equal height block,etc

印刷参数       Printing parameters

印刷头         Printing head

直线马达闭环印刷头/Linear motor closed loop printing head

模板框架尺寸   Template frame size

370mm×470mm~737mm×737mm

最大印刷区域   Maximum printing area(X×Y)

450mm×350mm

刮刀类型       Scraper type

钢刮刀/胶刮刀(角度45°/55°/60°按印刷工艺匹配选择)/Steel scraper/Glue scraper(Angel45°/55°/60°matching the printing process)

刮刀长度       Scraper length

220mm~500mm

刮刀高度       Scraper height

65±1mm

刮刀片厚度     Scraper thickness

0.25mm Diamond-like carbon涂层/0.25mm Diamond-like carbon coating

印刷模式       Printing mode

单或双刮刀印刷/Single ordoublescraper printing

脱模长度       Demoulding length

0.02 mm-12 mm

印刷速度       Printing speed

0~200 mm/s秒

印刷压力      Printing pressure

0.5kg-10Kg

印刷行程       Printing stroke

±200 mm(从中心)(From the center)

影像参数       Image parameters

影像视域       Field of view

6.4mm×4.8mm

平台调整范围  Platform adjustment range

XY:±7.0mm,Y:0:±2.0°

基准点类型     Benchmark point type

标准形状基准点(见SMEMA标准),焊盘/开孔/Standard shape benchmarkpoint(SMEMA standard),solderpad/openings

摄像机系统     Camera system

单独照相机，向上/向下单独成像视觉系统/Independent camera,upwards/downwards imaging vision system

性能参数       Performance parameters

重复定位精度   Repeat position accuracy

±10.0μm @6o,Cpk≥2.0

印刷精度       Repetition accuracy

±20.0μm @6o,Cpk≥2.0

循环时间      Cycle time

少于7s <7s

换线时间       Product changeover

少于5min<5min

设备           Equipment

功率要求       Power requirements

AC220V±10%,50/60HZ,15A

压缩空气要求   Compressed air requirements

4~6Kg/cm²,10.0直径管Diameter of the tube

操作系统       Operating system

Windows XP

外观尺寸       External dimension

1140mmL)×1450mm(W)×1480mm(H)(不含三色灯，显示器和键盘)(Without light,monitor and keyboard)

机器重量       Machine weight

约1000Kg Appro.1000Kg

温湿度控制模块(选项)Temperature and humidity control module(optional)

环境温度       Environment temperat

23±3C°

相对湿度       Relative humidity

45~70%RH4
